Berikut ini adalah gambar shop drawing - bestek - gambar kerja atap kubah Masjid Al-Mamburi yang sedang kami kerjakan di bulan september 2015 tepatnya di desa ponowareng kecamatan tulis kabupaten batang provinsi jawa tengah. Atap kubah masjid ini dipasang diatas konstruksi WF dengan denah ukuran 6 meter persegi atau bentuk kotak 6 x 6 m sebagai leher kubahnya.
 |
| * Gambar potongan konstruksi atap kubah masjid * |
* Shop drawing dengan autocad untuk gambar potongan konstruksi kubah *
* Ukuran denah 6 m x 6 m persegi bentuk kotak diatas konstruksi WF leher *
* Ukuran kubah diameter 6 m tinggi 3,3 m sesuai kesepakatan takmir masjid *
 |
| * Gambar kerangka struktur dan rangka kedap air * |
* Konstruksi rangka struktur kubah monocoque system full welding pipe *
* Jumlah titik tumpuan baseplate delapan unit pada posisi diatas WF Existing *
* Rangka lapisan kedap air dengan hollow - pipa kotak sebagai tumpuan polycarbonate *
 |
| * Gambar rangka primer dan sekunder kubah * |
* Rangka primer dari bahan pipa galvanis anti karat *
* Rangka sekunder dari hollow galvanis anti karat dan awet tahan lama *
* Hollow panel dengan plat piringan-tumpuan dengan ukuran 10cmx10cm sesuai modul panel *
 |

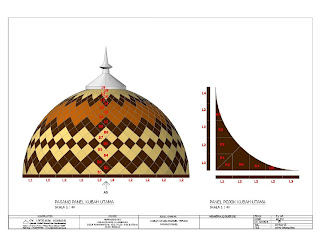

| * Gambar pemasangan panel kubah utama * |
* Pemasangan panel sesuai motif yang disepakati panitia dengan nuansa coklat dan krem *
* Bidang bawah bentuk kotak warna coklat tua bahan enamel teflon terjamin cat awet 30 tahun *
* Motif kubah mirip di brosur dengan kode 4B diganti warnanya jadi coklat *
 |
| * Gambar panel kubah anak dan kubah mihrab - pengimaman * |
* Panel atap enamel warna coklat sesuai cat bangunan masjidnya sehingga serasi dan selaras *
* Kubah anak dan mihrab juga dipasang diatas konstruksi WF existing bentuk kotak *
* Ukuran kubah anak diameter 2,55 m dan kubah mihrab 2 m tinggi 1 m *
